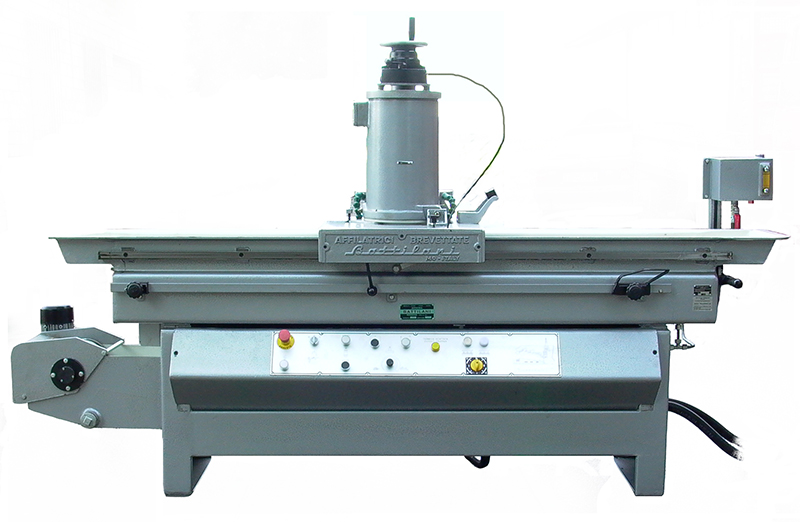

CARATTERISTICHE GENERALI
Questa affilatrice è indispensabile per l’affilatura di lame per sfogliatrici, trance, sfibratori del legno, lavorazione del sughero, carta, tabacco,per cesoie a ghigliottina, ecc.. L’affilatrice è stata studiata con tutti gli accorgimenti tecnici e pratici per questi usi.
IL CARRELLO lavora su due guide longitudinali riportate, appoggiando su quattro supporti regolabili. Su questi supporti è applicato il lubriflon, un materiale antifrizione. Questo materiale potrebbe lavorare per oltre 10.000 ore senza bisogno di lubrificazione; dopo, se consumati, basta sostituire i pattini in lubriflon. Noi comunque consigliamo di lubrificare le guide con due gocce d’olio densità “20” su ciascuna guida, ogni 4 ore di lavoro. Il carrello è azionato da un pignone con cremagliera e da due cinghie.
Il MOTORE AZIONAMENTO MOLA per poter eseguire qualsiasi angolo del bisello del coltello, ha una rotazione di 100 gradi rispetto all’asse longitudinale della macchina. Questo movimento si ottiene con vite senza-fine e la lettura si effettua tramite un goniometro posto sul carrello, di fronte all’operatore; per una lettura più rapida e precisa, detto goniometro ha un diametro di cm.50. Il corpo motore inoltre non è fisso ma può spostarsi trasversalmente, per poter centrare l’asse della mola col centro del bisello del coltello da affilare. Per facilitare la sostituzione della mola, il motore è incernierato e può essere ribaltato di circa 60°.
L’ABBASSAMENTO AUTOMATICO DELLA MOLA è micrometrico: esso varia da 0,01 mm. a 0,03 mm. Lo scatto di abbassamento è comandato dal fine corsa di destra; in questo modo la mola compie la sgrossatura quando il carrello va da destra a sinistra, fa poi la finitura tornando da sinistra verso destra.Escludendo l’abbassamento automatico, l’operatore può poi compiere la lappatura del tagliente, che la macchina compie con la massima precisione; si ottiene così un taglio più dolce.
L’ELETTROPOMPA per il liquido refrigerante è fissata al carrello e scorre con questo, pescando in una bacinella d’alimentazione posta su tutta la lunghezza dell’affilatrice; si eliminano così tubi mobili di pescaggio. Portata litri 50 al m.p.
 DEPURATORE MAGNETICO DEL LIQUIDO REFRIGERANTE.
LE GUIDE su cui corre il carrello sono di acciaio al carbonio, temperate con durezza 60 HRC.
LA MOLA ha un movimento di 10°, per ottenere un’affilatura con profilo curvo.
IL PORTALAMA ELETTROPERMANENTE con UNITA’ GUIDA DIN ha un movimento di 100° per eseguire ogni tipo di affilatura. Le lame vengono fissate manovrando l’apposito interruttore. Sul fianco del piano magnetico vi sono dei fori filettati, in modo da poter applicare appoggi calibrati secondo l’altezza della lama.
SMAGNETIZZATORE DEL PIANO ELETTROMAGNETICO
IL PANNELLO COMANDI ELETTRICI è sistemato tra i due piedi della macchina. Sulla sinistra (a richiesta) abbiamo la manopola di regolazione della velocità del carro.Al centro, venendo da sinistra verso destra, abbiamo il pulsante che aziona il motore pompa, segue l’interruttore generale a relè termico con relativa lampada spia, infine l’interruttore che comanda il motore mola. A destra abbiamo l’apparecchiatura del pino magnetico, che comprende un pulsante con relativa lampada spia. L’interruttore di traslazione del carrello è posto, per comodità di manovra, sul carrello stesso.
L’apparecchiatura elettrica generale ed i comandi sono alimentati con corrente a 24 Volts.
Pur mantenendo le stesse caratteristiche e gli stessi principi, l’affilatrice viene fornita in versione da mm.1000 e mm.1500. Sulle misure sopraccitate la corsa è maggiorata di mm.50, onde permettere l’affilatura di coltelli che superano la misura standard.

ACCESSORI A RICHIESTA:
VARIATORE ELETTRONICO DELLA VELOCITA’ DEL CARRO: questo dispositivo permette all’operatore di scegliere (da 40 cm.a 10m. al minuto) la velocità del carrello più adatta al materiale che viene affilato; il tutto operando sull’apposito potenziometro senza fermare la macchina.
MOTORE MOLA CV.6,5 a due poli
